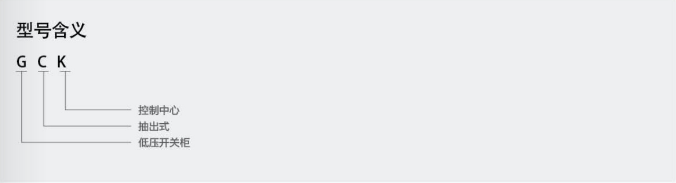

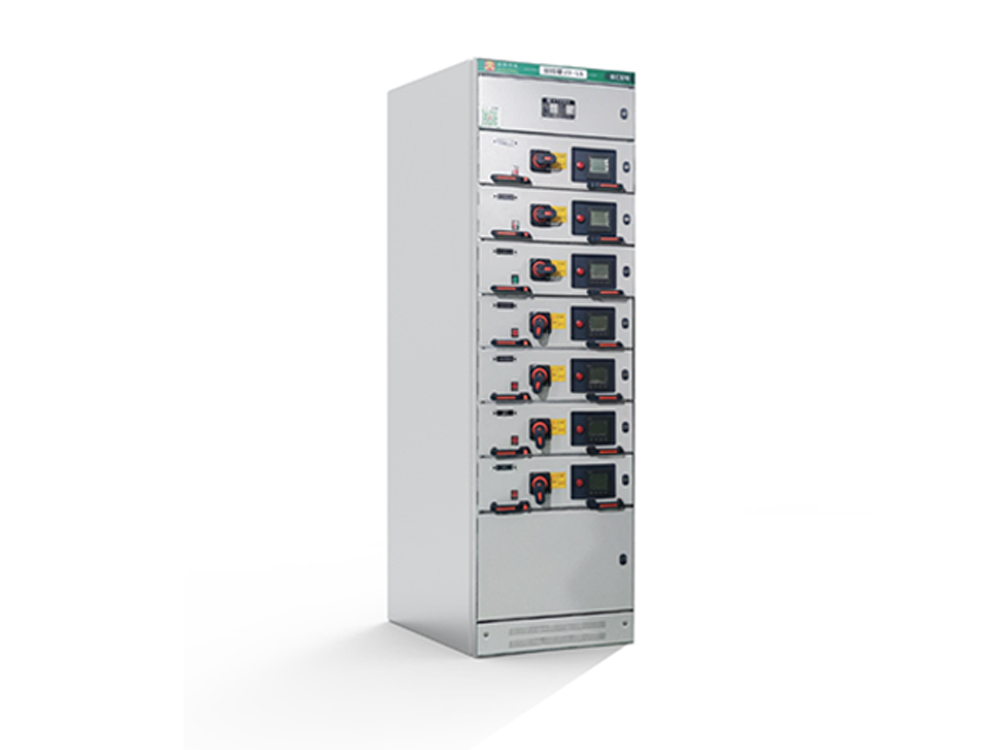

本系列产品的基本柜架为组合装配式结构，柜架的全部结构件通过螺钉紧固互相连接成基本框架，再按需要加上门、档板、隔板、抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的开关柜，本柜有下列特点:
1.框架采用C型钢材，利用三维角板定位，螺栓连接无焊接结构从而避免了焊接变形和应力，提高了安装精度。

2.框架及零部件安装孔按模数E=20mm 变化。内部结构件采用镀锌处理。外部经酸洗和磷化处理后，采用静电环氢粉未喷涂。

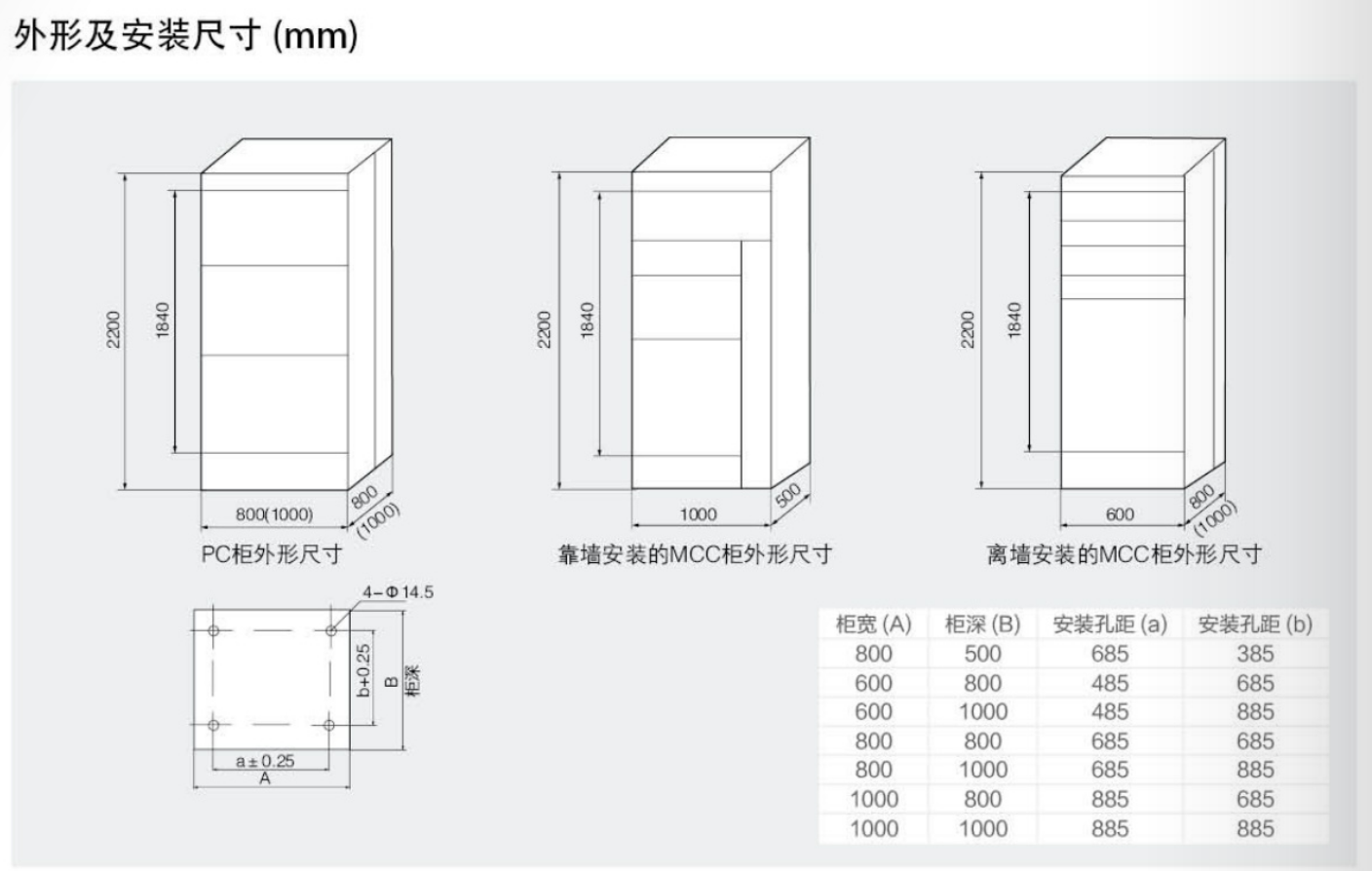

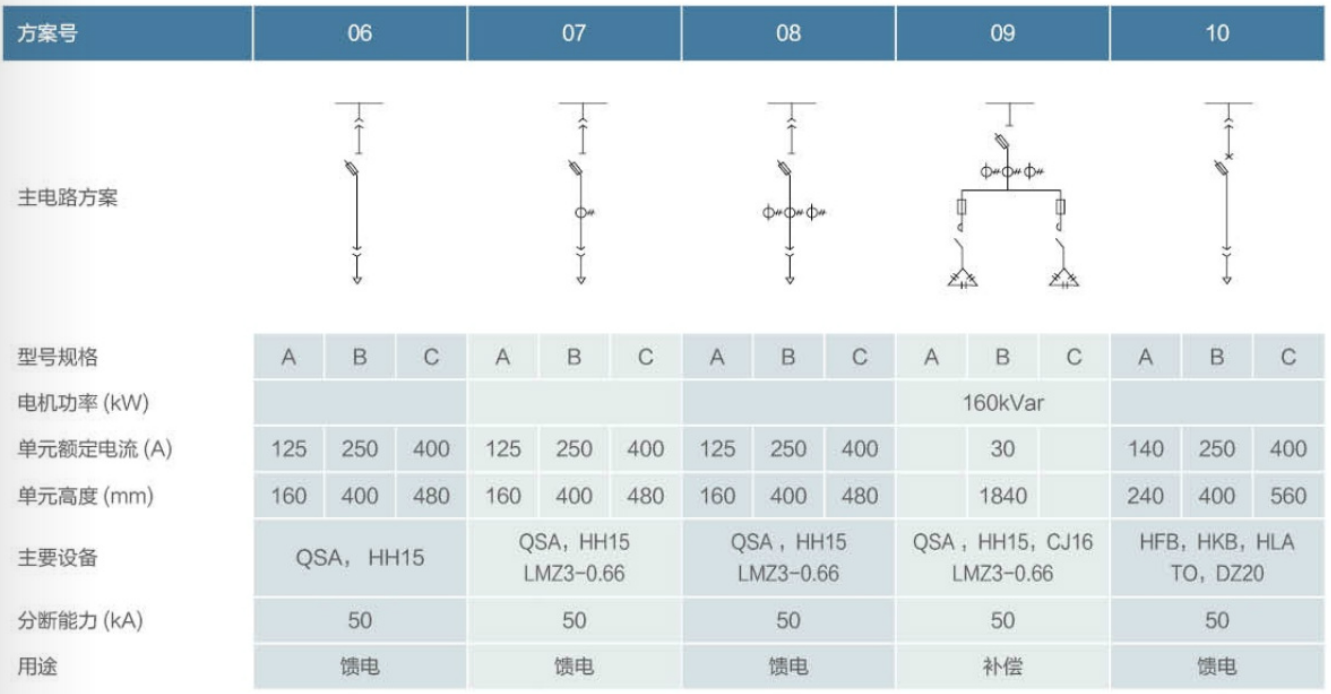

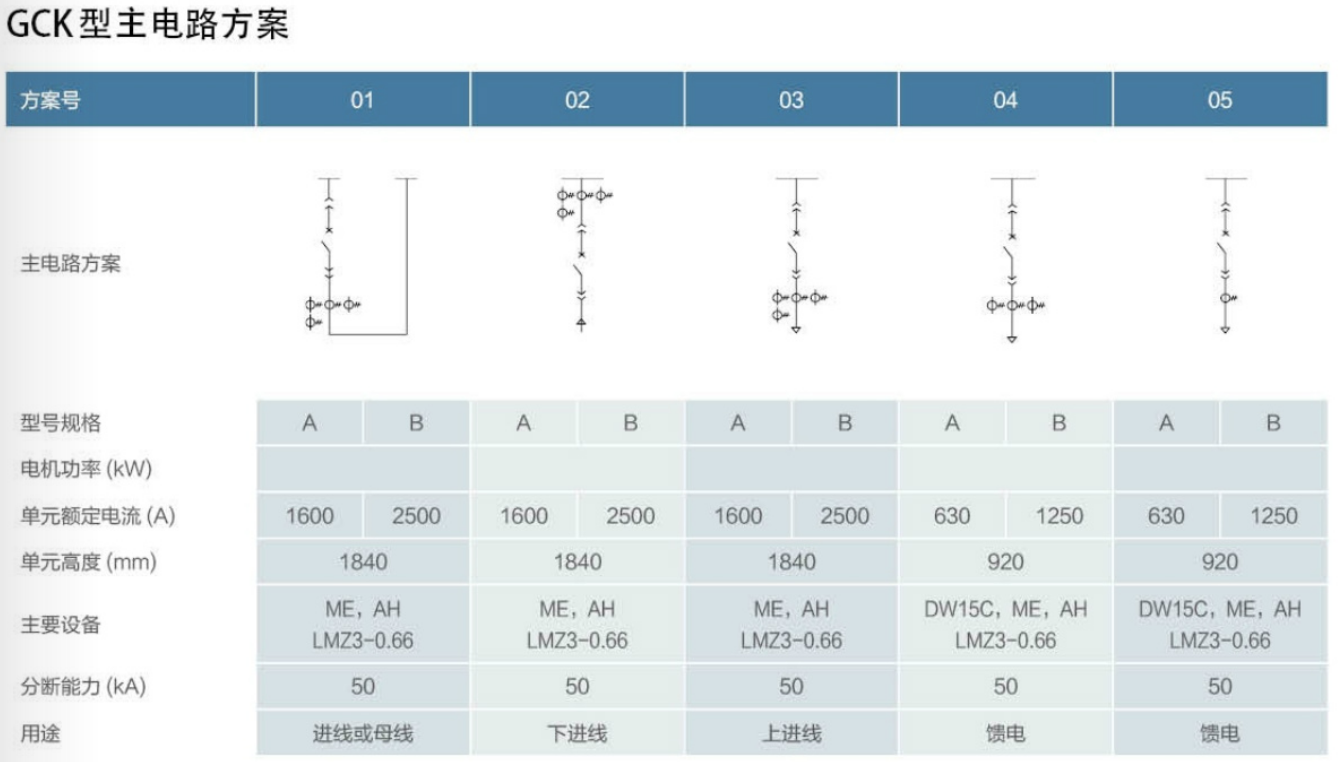

3.在动力中心(PC)进线柜内，顶部为水平母线区域，水平母线区域下部为断路器室，断路器可配置国产的DW15C，ME等系列1J，也可根据用户需要配置国外电气公司生产的各种断路器，如:ABB公司生产的F系列断路器，以及智能化断路器。在一般情况下，PC单元带有有翻排的主电路(包括母联)，额定电流在630A-1600A时占据一个外形尺寸为800x1000x2200(宽x深x高)的柜体。没有副排的主电路占据一个外形尺寸为800x800x2000(宽、深、高)的柜体。额定电流在1600A-3150A时，占据一个外形尺寸为100x1000x2200(宽x深x高)的柜体。没有翻排的主电路占据一个外形尺寸为1000x800x2200(宽x深x高)的柜体。动力中心(PC)馈电柜结构与进线柜相似，馈电电流在630A-1600A时，一个1000x1000x2200(宽x深x高)的柜体可装二个回路,为上下布置安装。

4.电动机控制中心(MCC)开关柜有靠墙安装和不靠墙安装二种，其顶部都为水平母线区域，水平母线区域下面为抽屉功能单元区域，该区域的宽度为600mm，安装抽屉功能单元区域的高为1840mm，当柜体为靠墙安装时柜的左部为功能单元区域，右部有一个 200mm 宽的电缆出线区域，柜体外形尺寸为800x500x2200(宽x深x高)，当柜体为离墙安装时，柜体宽度为600mm，电缆出线区在柜体的后部，柜体的外形尺寸为600x800(1000)x2200(宽x深x高)。柜体深度有800和1000二种，我们建议用户选用1000深的柜体，以与PC柜深度统一，当抽尼抽出柜外时，柜内带电部分不外露，安全可靠。

5.抽屉功能单元与门由主开关的操作机构进行机械联锁，主开关在合闸位置时门打不开，并且操作机构可采用外加挂锁锁定在合闸或分闸位置。功能单元隔室之间用金属板分隔，抽屉具有良好的互换性，并具有工作位置，试验位置和分离位置。当抽屉推到某个位置时，抽屉自动定位，此时可拉动抽屉左边的拉板抽屉可解除定位，进入下一个位置，抽屉抽出柜外时还具备防脱落功能。

6.在电容补偿、计量等固定式方案的柜体与抽屉式柜体具有同样的外观造型，同样的水平母线位置。从而保证了抽屉式与固定式柜体能够并排使用。

7.母线系统柜体的母线采用三相五线制，水平母线额定电流在1250A及以下时采用单母线，水平母线额定电流在1250A以上时采用双母线，柜与柜之间的水平母线采用连接块搭接，垂直母线采用聚碳酸脂工程塑料外壳封闭,内部用隔板限制电弧扩散中性母线设置在柜顶的前部，保护母线(PE)设置在柜底部，并与柜体的隔板，门相连，从而保证了接地连续性。
在不降低外壳防护等级的情况下，开关柜底部和顶部设有自然通风窗口。柜体外壳防护等级为IP40。
